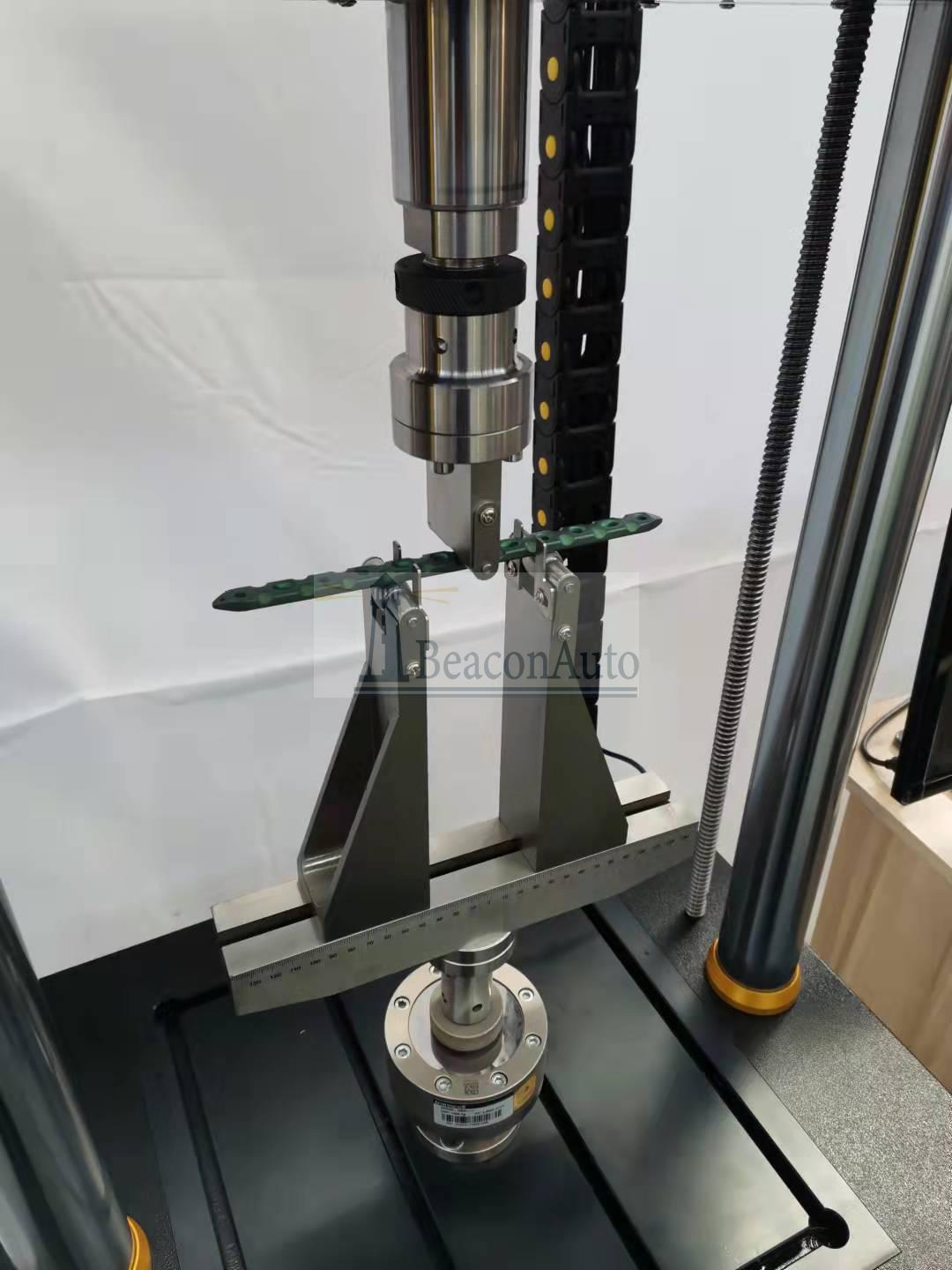

微機控制動靜態測疲勞試系統 產品型號：PDSN-3000 微機控制動靜態測疲勞試系統產品簡介： PDSN系列微機控制動靜態測疲勞試系統，是我公司研制的系列動態疲勞加載試驗系統產品之一。該系列產品具有輸出力范圍廣，控制精度高，使用方便，可靠性高等特點。該系列試驗系統在研制、開發過程中吸取國際先進的電動伺服缸的驅動技術，結合國內用戶的實際使用狀況設計而成。伺服作動器、選用進口、加載框架等關鍵部件為我公司設計制造，控制器自主研發，大大提高了系統的穩定性和可靠性，試驗機的整體性能與國際先進產品技術水平相當。 該試驗系統，既能進行動態的高、低周疲勞試驗、程序控制疲勞試驗，也能進行靜態的恒速率、恒應變、恒應力控制下的試驗和各種常規的力學性能試驗，還可進行斷裂力學試驗，也可以對廣義范圍上材料或構件的疲勞壽命、裂紋擴展、斷裂韌性性能測試、實際試件的安全性評價、工況模擬等，因此有著其它任何種類的試驗機所不能比擬的優勢，是國際疲勞力學研究領域界最推崇的材料試驗設備。 由于該系統采用自適應無間隙的電動伺服作動器，頻響速度快，噪音低，節能環保，非常適合企業和研究機構對小零部件的研究測試！ 微機控制動靜態測疲勞試系統優勢特點： ?無需油源的直線電機技術，保證潔凈的測試環境 ? 軸向通道采用Can總線式控制方式 ? 高速直線作動器 ? 獨特的驅動器軸承系統，確保由于樣品和夾具的偏移或是有側向力情況下，加載鏈仍處于對中狀態 ? 適用于各種材料和元器件的動靜態測試 ? 高動態性能，頻率最大可達50 Hz ? ±3000N 最大動態軸向載荷 ? 光學編碼器用于精確的數字位移控制，及對試樣的變形控制。 ? 單相電源驅動，無需額外液壓油源、冷卻水、氣動空氣 ? 基于業內先進控制方式的數字控制器 ? 高剛度、精確對準的雙立柱加載框架與位于橫梁上的驅動器 ? Dcell 先進載荷傳感器技術，實現更快測試，減少慣性差 ? 靈活多樣的T型臺底座，適用于裝配各種規則/不規則的夾具和樣品 ? 儀器設計緊湊簡潔 – 機架占地面積不到0.5 m2 微機控制動靜態測疲勞試系統主要技術指標 l 最大試驗力：±3000N; l 最大扭矩：20Nm l 試驗力示值精度：2%-100%FS范圍內，各點均為小于±1.0%; l 試驗力動態示值波動度：0.5%FS; l 作動器最大位移：±50mm;示值精度±0.5%FS; l 擺動作動器擺動角度;±1080 l 主要試驗波形：正弦波、方波、三角波、斜波等。 l 軸向試驗頻率：0.01-20Hz; l 軸向試驗頻率：0.01-5Hz; l 測試空間：600*600*800 l 系統的幅頻特性曲線如下圖： 更多微機控制動靜態測疲勞試系統資料請聯系我們。
|
