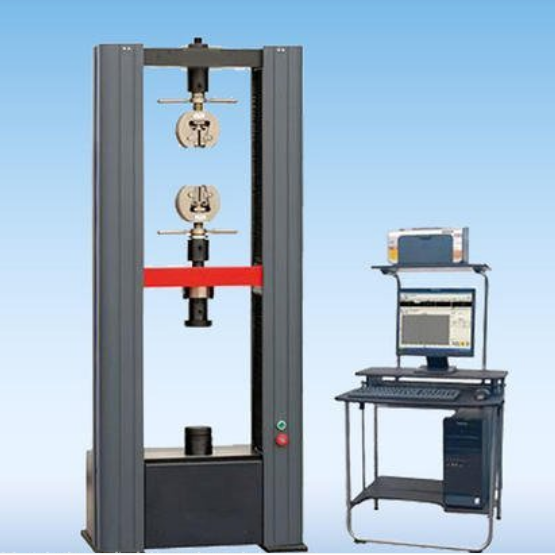

MWD-10A電子萬能試驗機 微機控制人造板萬能試驗機型號：MWD-10A 電子萬能試驗機執行標準： GB/T16491-1996《電子式萬能試驗機》 GB17657-1999《人造板及飾面人造板理化性能試驗方法》 GB2611-92 《試驗機通用技術要求》 GB/GB/T16825-1997《拉力試驗機檢驗》 GB/T528-1998中的要求和GB、ISO、ASTM、DIN等多種標準的數據處理,還可以根據用戶提供的標準及要求進行添加和補充。 電子萬能試驗機適用范圍：主要進行內結合強度試驗、表面結合強度試驗、表面膠合強度，抗拉強度試驗，靜曲強度試驗，彈性模量試驗，握螺釘力試驗等多項人造板及飾面人造板的理化性能試驗。具有試驗速度設定，試驗力值顯示，最大試驗力值顯示功能。同時，還具有限位保護和過載保護等功能。
電子萬能試驗機主要技術指標： 1. 最大試驗力: 20kN 2. 測 量 范 圍: 最大試驗力的0.4%-100%。 3. 試驗力精度: 優于示值的±0.5% 4. 試驗力分辨力: 1/300000(全程不分檔或等效6檔) 5. 橫梁位移測量精度:分辨率高于0.001mm 6. 變形測量精度: ±0.5%（在0.2-10mm范圍內） 7. 試驗速度范圍: 0.01-500mm/min，無級調速 8. 速度控制精度: ±1%(0.01-10mm/min); ±0.5%(10-500mm/min) 9. 恒力、恒變形、恒位移控制范圍: 0.2%-100%FS 10. 夾具形式: 見附件 11. 整機電源:單相,220V±10%,50Hz，功率：1.5 kW 12. 工作環境:室溫—35℃,相對濕度不超過80% 13. 主機尺寸: 760 mm×530 mm×1760 mm 14. 整機重量: 420 kg 電子萬能試驗機產品特點：
1． 主機 1.1主機采用高鋼度門式框架結構，強度高、變形小； 1.2 采用進口高精度滾珠絲杠，傳動高效平穩； 1.3 傳動部分采用圓弧齒同步帶傳動，傳動過程中雙向無間隙； 1.4 采用交流伺服電機及驅動系統，確保傳動平穩，力矩穩定，具有過流、過壓、過載等保護裝置，調速比可達1:100000； 1.5 夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象； 1.6 特殊工藝保證試驗機同軸度，很好的消除了不規則試樣對傳感器的影響。 2． 控制系統 STC300全數字閉環測控系統具有許多先進的特性和技術創新，主要體現在： 2.1 實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制； 2.2 數據采集系統由4路高精準24位A/D轉換通道組成。最高分辨率達1/300000，全程不分檔； 2.3 選用BB、AD、Xilinx等原裝名牌集成器件，全數字化設計； 2.4 符合PCI總線標準，微機自動識別和安裝，做到“即插即測”； 2.5 電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。 電子萬能試驗機基本配置 1． 試驗機主機 (門式框架結構) 1.1 交流伺服電機及伺服驅動器 1.2 高精度負荷傳感器 1.3進口精密滾珠絲杠副 1.4減速系統 2． STC300雙通道程控放大器 3． SMARTTEST專用控制軟件 4． 光電編碼器 5． 全套附具包括： 表面膠合強度試驗附具：20×20小方塊 一套，6塊試塊 內結合強度試驗附具： 50×50大方塊 一套，6對試塊 表面結合強度試驗附具：一頭方、一頭圓 一套，6塊試塊 握螺釘力試驗附具： 一套 靜曲強度試驗附具：φ15（板厚小于7mm） 各一套 彈性模量試驗附具：百分表0-10mm 一只 抗拉強度試驗附具： 一套 6． 聯想品牌計算機 7． 惠普A4噴墨打印機 8． 技術資料：使用說明書、軟件使用手冊、合格證、裝箱單 更多電子萬能試驗機資料請電話聯系我們濟南信標自動化設備有限公司。專業生產液壓萬能試驗機，疲勞試驗機，扭轉試驗機，高溫蠕變試驗機，彈簧試驗機，彎曲試驗機，沖擊試驗機，彎曲強度試驗機，抗拉強度試驗機等。
|
